一、JZJH型羅茨滑閥真空機組的概述：

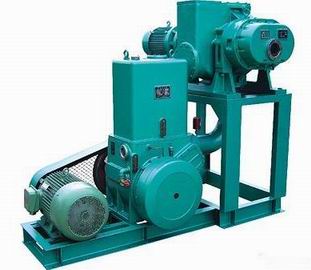

JZJH型羅茨滑閥真空機組是由普通羅茨泵為主泵、滑閥真空泵為前級泵串聯組成的真空機組。通過真空繼電器或電接點壓力表，來實現羅茨泵滑閥泵的自動啟閉，自動過載保護。JZJH型羅茨滑閥泵真空機組安裝在一個機架上，配以管道、閥門、電器操作控制箱、冷卻水管系統。機組結構緊湊，使用方便。

二、JZJH型羅茨滑閥真空機組的特點：

　 JZJH型羅茨滑閥真空機組根據被抽真空系統的大小及極限壓力的不同，JZJH型羅茨滑閥真空機組各泵之間的名義抽速之比一般在4：至10：1之間，前者較后者適用于較大真空系統及長時間在較低入口壓力或極限真空情況下工作。JZJH型羅茨滑閥泵真空機組為了防止滑閥泵停機時返油，在前級進口管道上裝有電磁充氣閥，其動作與前級泵電動機實現聯動，當滑閥泵停泵前，向泵口充氣，確�；�閥泵內的真空油返回到油箱內，同時防止真空系統不受真空油污染。



三、JZJH型羅茨滑閥真空機組的用途：

JZJH型羅茨滑閥真空機組具有顯著的節能效果，真空度高，高真空區間抽氣量大，可廣泛應用于電力工業的變壓器、電線電纜、電容器的真空浸漬、真空干燥工藝中。JZJH型羅茨滑閥真空機組是真空鍍膜、真空冶煉、真空熱處理、真空濾油、冷凍干燥；航空模擬試驗較理想的真空設備。如抽吸含有少量水蒸汽或少量粉塵的氣體，應加裝過濾裝置。

四、JZJH型羅茨滑閥真空機組的使用范圍：

抽氣速率： 30~1200L/S (升/秒)
極限壓強： 0.05Pa (帕)
氣體類型： 常溫無其它混合物的清潔空氣，不允許有含其它粉塵及水分的空氣。
工作要求： 進口壓強在大于6500Pa時連續工作時間，允許長時期連續工作。
環境溫度： 真空泵一般在不低于5℃的室溫及不高于600%的相對溫度的環境內使用。

五、JZJH型羅茨滑閥真空機組的型號意義：

如：J ZP H- 150 -80

J： 為機組的漢語拼音第一個字母；

ZP：表示主泵為羅茨真空泵；

H： 表示前級泵為滑閥真空泵；

150：為主泵（羅茨泵）抽速L/S；

80：前級滑閥真空泵的抽速L/S;

JZJH型羅茨滑閥真空機組的羅茨真空泵為普通ZJ 型或ZJP 型帶旁通閥羅茨真空泵，由于ZJ 型或ZJP 型羅茨真空泵須在系統被前級滑閥真空泵抽到羅茨真空泵允許起動壓力后才可起動羅茨真空泵工作。因此，一般在羅茨滑閥真空機組進氣口處須安裝一個電接點真空表，以此來控制羅茨真空泵的啟動壓力和工作壓力范圍。即當前級H-150D 滑閥真空泵起動后開始對系統進行預抽,當系統壓力即羅茨真空泵進氣口壓力達到預先設定好的電接點壓力表綠針所指值(即羅茨泵的允許起動壓力值)時，羅茨真空泵就可起動工作。如果在羅茨滑閥真空機組各泵已處于正常工作情況下，由于發生特殊情況當羅茨真空泵進氣口壓力高于電接點壓力表上綠針所指值時，羅茨真空泵即會自動停泵，這樣就可實現羅茨真泵的自動過載保護，從而可以避免因過載和發熱而導致泵發生故障。

JZJH型羅茨滑閥真空機組配用的前級滑閥真空泵，系引進國外先進技術而創新開發的H-150D 型單級雙缸滑閥真空泵。羅茨滑閥真空機組為目前國內同類產品的最高水平，主要表現在振動低、噪聲小、在大氣至100pa入口壓力時的抽氣效率高；由于采用高壓油泵進行強制潤滑，即使在很高的入口壓力甚至在大氣壓下長期運行，也能保證滑閥真空泵具有可靠的工作性能，這是國內其它同類產品不具備的特性。

由于H-150D 型單級滑閥真空泵的諸多優點，從而保證了羅茨滑閥真空機組在大氣壓力至10pa入口壓力具有良好的抽氣效率。
本系列羅茨滑閥真空機組，為了防止前級滑閥真空泵因停機后可能出現的返油。在前級滑閥真空泵與羅茨真空泵的連接管道上應安裝電磁充氣閥，其動作與滑閥真空泵的聯動即啟動滑閥真空泵時電磁閥關閉，停止滑閥真空泵時電磁閥打開對系統充氣。

七、JZJH型羅茨滑閥真空機組的性能參數表：

注:1、JZJH型羅茨滑閥真空機組的極限真空是指用麥氏真空計測得的空氣分壓力值,用熱偶真空計測得的全壓力值應比極限壓力小半個到一個數量級。
2、JZJH型羅茨滑閥真空機組的抽氣速率是指在機組主泵的入口壓力在約1～100 pa工作條件下測得的實際抽速。

六、JZJH型羅茨滑閥真空機組的性能曲線圖：

JZJH型羅茨滑閥真空機組選型須知：

一、請?zhí)峁┮韵略敿殧?shù)據：①JZJH型羅茨滑閥真空機組的產品名稱與型號②JZJH型羅茨滑閥真空機組的真空度要求單位PA或MPA③JZJH型羅茨滑閥真空機組抽速要求單位L/S或M3/MIN④JZJH型羅茨滑閥真空機組的使用與否和工作條件⑤JZJH型羅茨滑閥真空機組的電機功率（KW）⑥JZJH型羅茨滑閥真空機組的轉速（r/min）⑦JZJH型羅茨滑閥真空機組的電壓〔V〕⑧JZJH型羅茨滑閥真空機組的進出口口徑⑨JZJH型羅茨滑閥真空機組的材質要求⑩JZJH型羅茨滑閥真空機組是否帶附件，以便我們的為您正確選型。

二、若已經由設計單位選定我公司的羅茨滑閥真空機組的產品型號，請按羅茨滑閥真空機組型號直接向公司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
